Pontos de teste - Gráfico de tendências

Esta ferramenta permite ao utilizador visualizar rapidamente o histórico do estado «Tal como encontrado» de um ponto de teste. Para escolher o ponto de teste a visualizar, selecione um ponto de teste no separador «Pontos de teste» do ecrã «Visualização do equipamento».

Barra de ferramentas do separador «Pontos de teste»

Gráfico de tendências de calibração

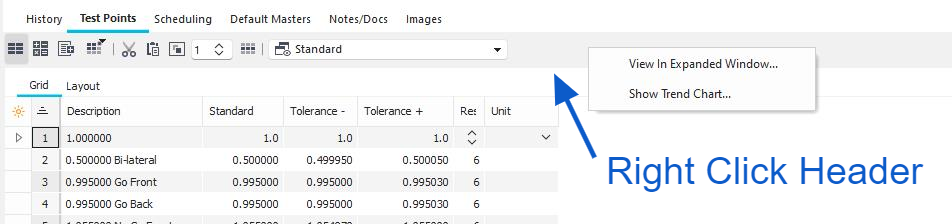

Ao clicar com o botão direito do rato na barra de ferramentas do separador «Pontos de teste», a opção «Mostrar gráfico de tendências...» ficará disponível (ou também pode ser encontrada na janela de pontos de teste ao clicar no botão «Editar»). Ao clicar, a janela «Gráfico de tendências de calibração» será aberta. Nota: O gráfico de tendências só funciona com UM ponto de teste de cada vez, selecionado na grelha antes de clicar no ícone.

O Gráfico de Tendências irá recolher dados de, pelo menos, duas sessões de calibração concluídas. Os eventos devem ter os mesmos pontos de teste em cada um deles (padrão, tolerância +/-), caso contrário, não funcionarão corretamente.

Para visualizar o gráfico de tendências de outros pontos de teste, utilize os ícones de seta à direita do menu suspenso «Grupo de pontos de teste»:

Gráfico de tendências de calibração (básico)

Guardar gráfico de tendências (.bmp)

Imprimir gráfico de tendências - envia o trabalho de impressão diretamente para uma impressora ligada.

Este botão permite escolher entre o gráfico em 3D ou em 2D.

Este botão de alternância adiciona ou remove as etiquetas.

Este botão de alternância oculta a barra de ferramentas e expande o gráfico. Clique em qualquer ponto da janela expandida para voltar à barra de ferramentas.

Ao clicar neste botão, será aberto o utilitário IndySoft Email para enviar o gráfico por e-mail.

Este botão permite ativar ou desativar o uso de tolerâncias históricas/padrão (para baixo) ou tolerâncias padrão (para cima) |
