Punti di prova - Calcolatore avanzato delle tolleranze

Calcolatore avanzato di tolleranza

Questa finestra di dialogo consente all'utente di definire i parametri che determineranno il modo in cui viene calcolata la tolleranza per un punto di prova specifico. Il «Totale dell'errore» indica essenzialmente la tolleranza applicata al punto di prova ed è costituito dalla somma di un calcolo specifico per ciascuna delle sezioni precedenti (di lettura, di campo, di scala e dell'offset fisso). Ogni punto di prova può avere una propria formula ed è indipendente.

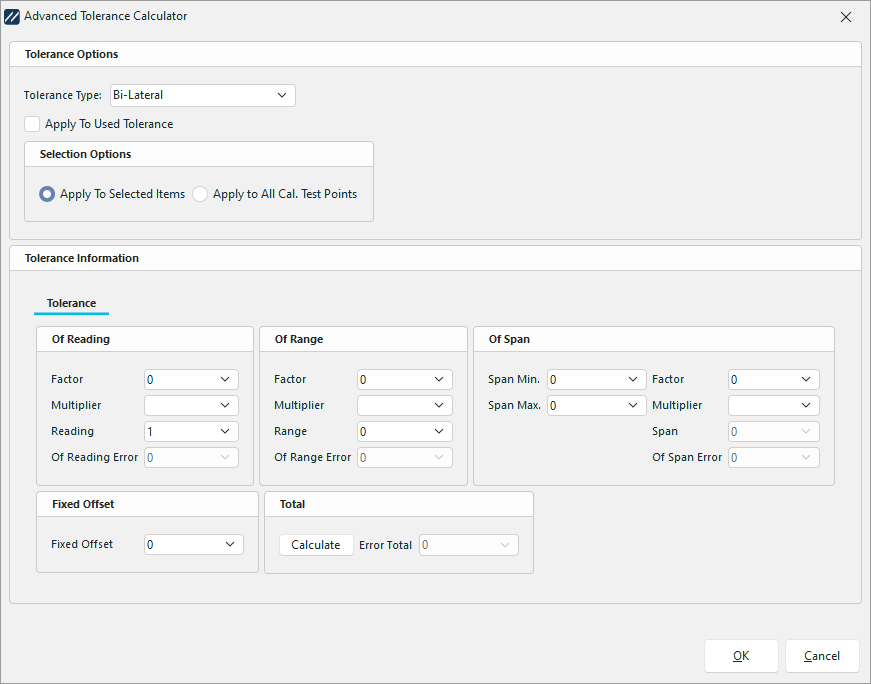

Interfaccia avanzata del calcolatore di tolleranza

Informazioni sulla tolleranza - Campi

Di seguito viene fornita una breve descrizione di ciascun campo dell'interfaccia del Calcolatore avanzato delle tolleranze.

• Tipo di tolleranza – Consente all'utente di definire le modalità di applicazione della tolleranza. I modelli disponibili sono Asimmetrico, Bilaterale, Plus e Minus. In modalità asimmetrica, la sezione "Informazioni sulla tolleranza" mostrerà due schede: una per la sezione "meno" e una per la sezione "più".

• Applica alla tolleranza utilizzata – Questa casella di selezione consente all'utente di applicare questa tolleranza alle tolleranze "utilizzate".

• Opzioni di selezione – Questa sezione consente all'utente di stabilire se la formula debba essere applicata ai punti di prova selezionati (uno o più, in modalità di selezione multipla) oppure a tutti i punti di prova presenti nella griglia. Si noti che, quando si applica a ciascun punto di prova, la tolleranza risultante varierà poiché il calcolo dipende dallo standard di ciascun punto.

• Informazioni sulla tolleranza – Questa sezione contiene i dati relativi al calcolo della tolleranza applicata al punto di prova.

Informazioni sulla tolleranza - Calcoli

La tolleranza risultante è una combinazione dei valori calcolati per ciascuna sezione:* Per la lettura: Fattore * Moltiplicatore * Lettura

• Portata: Fattore * Moltiplicatore * Portata
• Ampiezza: Fattore * Moltiplicatore * (Ampiezza massima – Ampiezza minima) :
• Il moltiplicatore è un valore che può essere espresso in percentuale, parti per milione o parti per miliardo. Ciò corrisponde rispettivamente a 0,1, 0,000001 e 0,000000001.
• Il valore di lettura corrisponderà sempre al valore standard nel punto di prova. Quindi, si somma ogni sezione per calcolare l'errore totale: Totale = Offset fisso + ABS(Errore di lettura) + ABS(Errore di campo) + ABS(Errore di scala)

Casella di controllo "Tolleranza avanzata"

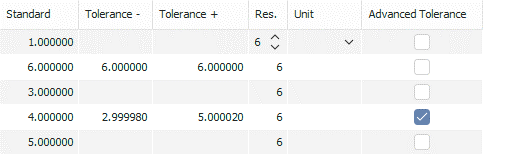

Nella griglia dei punti di test è ora disponibile una casella di selezione denominata «Tolleranza avanzata». Questa casella di controllo indica se un punto di prova contiene dati sufficienti per calcolare la tolleranza tramite il calcolo avanzato della tolleranza e, di conseguenza, se viene utilizzato dal programma:

Scorri verso il basso per applicare le tolleranze

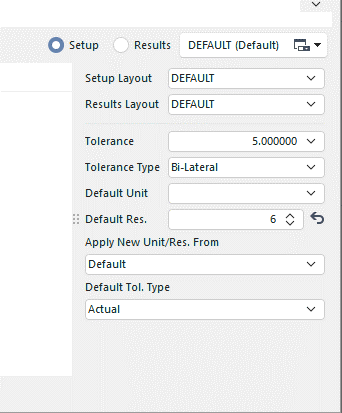

Nella configurazione predefinita di Calibrations.com, ogni volta che l'utente modifica uno standard su un punto di prova specifico e preme il tasto freccia giù sulla tastiera, il programma ricalcola automaticamente il punto di prova in base alle informazioni definite nel pannello laterale "Tolleranza predefinita":

Nel caso della tolleranza avanzata, il concetto cambia leggermente. Poiché le informazioni relative alla formula sono memorizzate per ciascun punto di prova, la sezione predefinita viene ignorata ogni volta che la casella di controllo “Tolleranza avanzata” è selezionata. In questo caso, Calibrations.com preferirà effettuare il calcolo utilizzando i dati specifici del punto di prova.
