Erweiterter Toleranzrechner

In diesem Dialogfeld kann der Benutzer Parameter festlegen, die bestimmen, wie die Toleranz für einen bestimmten Prüfpunkt berechnet wird. Der „Gesamtfehler“ bezeichnet im Wesentlichen die Toleranz, die auf den Prüfpunkt angewendet wird, und setzt sich aus der Summe einer spezifischen Berechnung für jeden der oben genannten Abschnitte zusammen (Ablesetoleranz, Messbereichstoleranz, Messspannentoleranz und fester Offset). Jeder Testpunkt kann eine eigene Formel haben und ist in sich geschlossen.

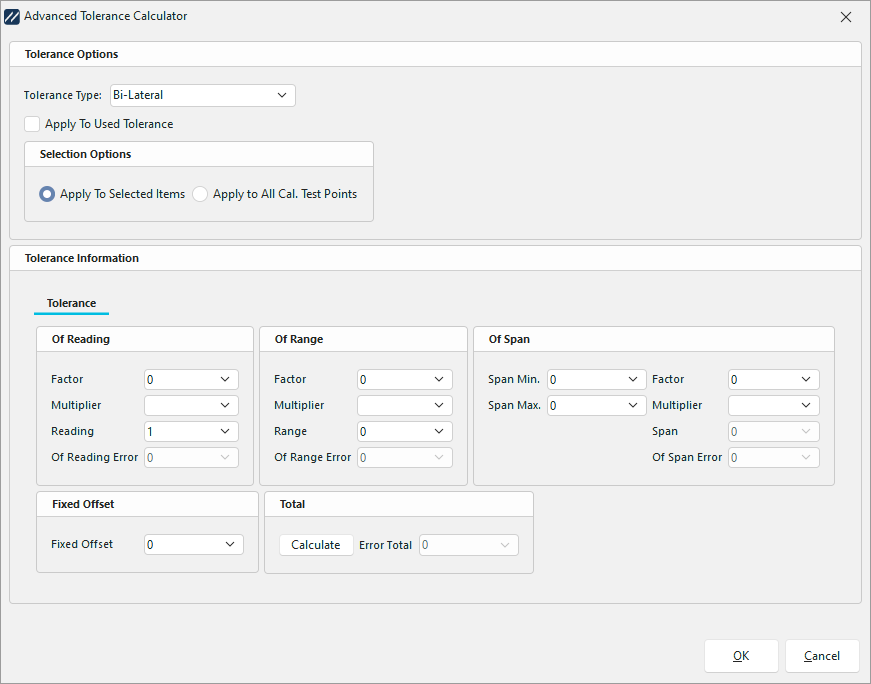

Benutzeroberfläche für den erweiterten Toleranzrechner

Toleranzangaben – Felder

Im Folgenden werden die einzelnen Felder der Benutzeroberfläche des „Advanced Tolerance Calculator“ kurz beschrieben.

• Toleranztyp – Ermöglicht es dem Benutzer, festzulegen, wie die Toleranz angewendet wird. Die verfügbaren Typen sind „Asymmetrisch“, „Bilateral“, „Plus“ und „Minus“. Im asymmetrischen Modus werden im Abschnitt „Toleranzinformationen“ zwei Registerkarten angezeigt – eine für den „Minus“-Bereich und eine für den „Plus“-Bereich.

• Auf verwendete Toleranzen anwenden – Mit diesem Kontrollkästchen kann der Benutzer diese Toleranz auf die „verwendeten“ Toleranzen anwenden.

• Auswahloptionen – In diesem Abschnitt kann der Benutzer festlegen, ob die Formel auf die ausgewählten Testpunkte (entweder einen einzelnen oder mehrere im Mehrfachauswahlmodus) oder auf alle Testpunkte im Raster angewendet wird. Beachten Sie, dass sich die resultierende Toleranz bei der Anwendung auf jeden einzelnen Prüfpunkt ändert, da die Berechnung vom Standard des jeweiligen Punktes abhängt.

• Informationen zur Toleranz – Dieser Abschnitt enthält Daten zur Berechnung der auf den Prüfpunkt angewandten Toleranz.

Angaben zu Toleranzen – Berechnungen

Die sich daraus ergebende Toleranz ist eine Kombination aus Werten, die aus jedem Abschnitt berechnet werden:* Messwert: Faktor * Multiplikator * Messwert

• Reichweite: Faktor * Multiplikator * Reichweite
• Span: Faktor * Multiplikator * (Span Max – Span Min) :
• Der Multiplikator ist ein Wert, der entweder einem Prozentsatz, Teilen pro Million oder Teilen pro Milliarde entspricht. Das entspricht jeweils 0,1, 0,000001 bzw. 0,000000001.
• Der Messwert entspricht immer dem Standardwert am Messpunkt. Anschließend werden alle Teilbeträge addiert, um den Gesamtfehler zu berechnen: Gesamtfehler = Fester Offset + ABS(Ablesfehler) + ABS(Messbereichsfehler) + ABS(Messspannungsfehler)

Kontrollkästchen „Erweiterte Toleranz“

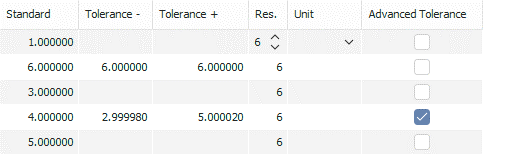

Im Raster der Testpunkte steht nun ein Kontrollkästchen „Erweiterte Toleranz“ zur Verfügung. Dieses Kontrollkästchen gibt an, ob ein Messpunkt genügend Daten enthält, um die Toleranz mithilfe der erweiterten Toleranzberechnung zu berechnen, und somit, ob er vom Programm verwendet wird:

Scrollen Sie nach unten, um die Toleranz anzupassen

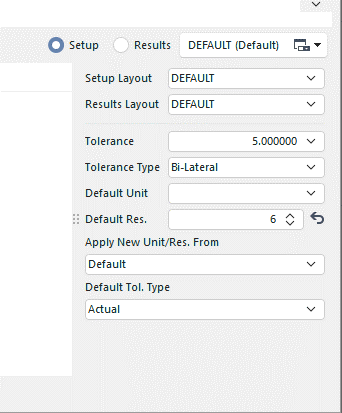

In der Standardfunktionalität von Calibrations.com berechnet das Programm den Prüfpunkt automatisch neu, sobald der Benutzer einen Standard an einem bestimmten Prüfpunkt ändert und die Abwärtspfeiltaste auf seiner Tastatur drückt, und zwar auf der Grundlage der im Seitenbereich „Standardtoleranz“ definierten Informationen:

Bei der erweiterten Toleranzangabe ändert sich das Konzept geringfügig. Da die Formelinformationen pro Testpunkt gespeichert werden, wird der Standardabschnitt ignoriert, sobald das Kontrollkästchen „Erweiterte Toleranz“ aktiviert ist. In diesem Fall zieht Calibrations.com die Berechnung anhand der für den jeweiligen Messpunkt spezifischen Daten vor.
