Prüfpunkte – Standardtoleranzen

Abschnitt „Standardtoleranz“

Informationen zu Standardtoleranzen

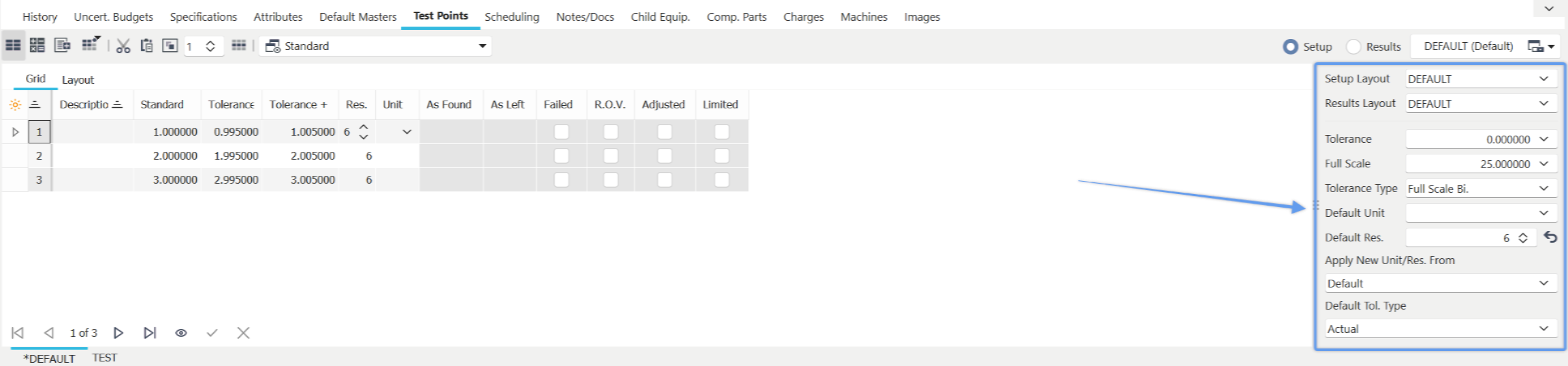

Die folgenden Felder werden im Abschnitt „Standardtoleranzen“ in IndySoft angezeigt:

Toleranz

. In diesem Feld wird die Standardtoleranz für jeden Prüfpunkt des Geräts festgelegt. Hinweis: Eine Standardtoleranz gilt nicht für alle Gerätetypen. Wenn daher keine Standardtoleranz verwendet werden kann, lassen Sie dieses Feld leer.

Toleranz -/+

Diese Felder werden angezeigt, sobald im Feld „Tol.“ der Typ „Asymmetrische Toleranz“ ausgewählt wird. Feld „Richtung“. Hinweis: Eine Standardtoleranz gilt nicht für alle Gerätetypen. Wenn daher keine Standardtoleranz verwendet werden kann, lassen Sie dieses Feld leer.

Tol.

Angabe der Toleranzrichtung: Hier wird die Toleranzart festgelegt, die standardmäßig verwendet werden soll. Informationen zum Anpassen und Bearbeiten von Toleranzrichtungsformeln finden Sie unter Systemweite Einstellungen – Toleranzformeln.

Vollskalenwert

Der Vollskalenwert ist eine Option, die in Formelberechnungen für Toleranzen verwendet werden kann. Dies ist ein optionales Feld. Informationen zum Anpassen und Bearbeiten von Toleranzrichtungsformeln finden Sie unter Systemweite Einstellungen – Toleranzformeln.

Maßeinheit

Die Maßeinheit dient dazu, die Standardmaßeinheit für jeden Messpunkt festzulegen.

Auflösung

Das Feld „Auflösung“ legt die Standardauflösung für jeden Messpunkt fest.

Neue Maßeinheit/Auflösung basierend auf

anwenden Diese Option bietet zwei Möglichkeiten:

Standardwerte

Wenn dieser Wert ausgewählt ist, werden die oben angegebene Maßeinheit und Auflösung für alle neuen Messpunkte verwendet, die dem Messpunktgitter hinzugefügt werden.

„Testpunkt über“

Wenn diese Option ausgewählt ist, werden die zuletzt im Testpunktraster gewählte Maßeinheit und Auflösung für alle nachfolgend hinzugefügten Testpunkte verwendet.

Hinweis: Jedes Feld kann zur Bearbeitung angeklickt werden (die Felder sind dunkelblau und unterstrichen).

Standard-Toleranztyp

Diese Option bietet zwei Möglichkeiten:

Ist

en: Wenn dieser Wert ausgewählt ist, werden Toleranzen auf der Grundlage der Istwerte angewendet. d. h. Toleranz minus = 0,9 Standard = 1,0 Toleranz plus = 1,1

Relativ

Wenn dieser Wert ausgewählt ist, werden die angegebenen Toleranzen zum Zeitpunkt der Kalibrierung in tatsächliche Toleranzen umgerechnet. Die Minus- und Plus-Toleranzen liegen um den Standardwert herum. Bei einer Minustoleranz von 0,1 und einer Plustoleranz von 0,2 sowie einem Standardwert von 1,0 ergäben sich bei der Kalibrierung somit eine Minustoleranz von 0,9 und eine Plustoleranz von 1,2.

Hinweis: Jedes Feld kann zur Bearbeitung angeklickt werden (die Felder sind dunkelblau und unterstrichen) |
