Puntos de prueba: tolerancias predeterminadas
Sección de tolerancia predeterminada
Acerca de las tolerancias predeterminadas

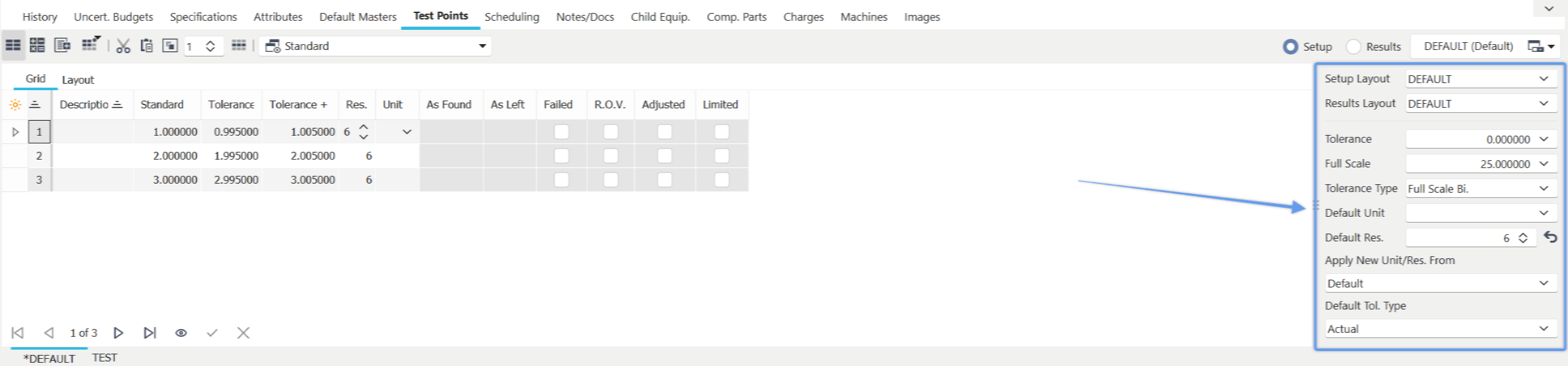

Los siguientes campos aparecen en la sección de tolerancias predeterminadas de IndySoft:
Tolerancia
Este campo se utiliza para especificar la tolerancia predeterminada para cada punto de prueba del equipo. Nota: la tolerancia predeterminada no se aplica a todos los tipos de equipos, por lo que, si no es posible utilizarla, deje este campo en blanco.
Tolerancia -/+
Estos campos se muestran siempre que se selecciona un tipo de tolerancia asimétrica en el campo «Tol.». Campo de dirección. Nota: la tolerancia predeterminada no se aplica a todos los tipos de equipos, por lo que, si no es posible utilizarla, deje este campo en blanco.
Tol. Dirección
La opción «Dirección de tolerancia» se utiliza para especificar el tipo de tolerancia que se utilizará por defecto. Consulte Preferencias generales del sistema - Fórmulas de tolerancia para obtener información sobre cómo modificar y editar las fórmulas de dirección de tolerancia.
a escala real El valor a escala real es una opción que se puede utilizar en los cálculos de fórmulas para las tolerancias. Es un campo opcional. Consulte Preferencias generales del sistema - Fórmulas de tolerancia para obtener información sobre cómo modificar y editar las fórmulas de dirección de tolerancia.
Unidad de medida
La unidad de medida se utiliza para especificar la unidad de medida predeterminada para cada punto de prueba.
Resolución
El campo «Resolución» determina la resolución predeterminada para cada punto de prueba.
Aplicar nueva unidad de medida/resolución basada en
. Esta opción ofrece dos posibilidades:
Valores predeterminados
: cuando se seleccione este valor, la unidad de medida y la resolución indicadas anteriormente se aplicarán a todos los nuevos puntos de prueba que se añadan a la cuadrícula de puntos de prueba.
Punto de prueba superior a
: cuando se selecciona este valor, la unidad de medida y la resolución elegidas por última vez en la cuadrícula de puntos de prueba se utilizarán para todos los puntos de prueba que se añadan posteriormente.
Nota: se puede hacer clic en cada campo para editarlo (los campos están marcados en azul oscuro y subrayados)
Tipo de tolerancia predeterminado
. Esta opción ofrece dos posibilidades:
Valores reales
: cuando se selecciona este valor, las tolerancias se aplican en función de los valores reales. es decir, Tolerancia negativa = 0,9 Estándar = 1,0 Tolerancia positiva = 1,1
Relativo
: cuando se selecciona este valor, las tolerancias especificadas se convierten en tolerancias reales en el momento de la calibración. Las tolerancias positiva y negativa se sitúan a ambos lados del valor estándar. Por lo tanto, una tolerancia negativa de 0,1 y una tolerancia positiva de 0,2, con un valor estándar de 1,0, darían lugar a una tolerancia negativa de 0,9 y una tolerancia positiva de 1,2 en el momento de la calibración.
Nota: se puede hacer clic en cada campo para editarlo (los campos están marcados en azul oscuro y subrayados) |
