Berechnung der Unsicherheit

Kalibrierergebnisse – Berechnung der Messunsicherheit

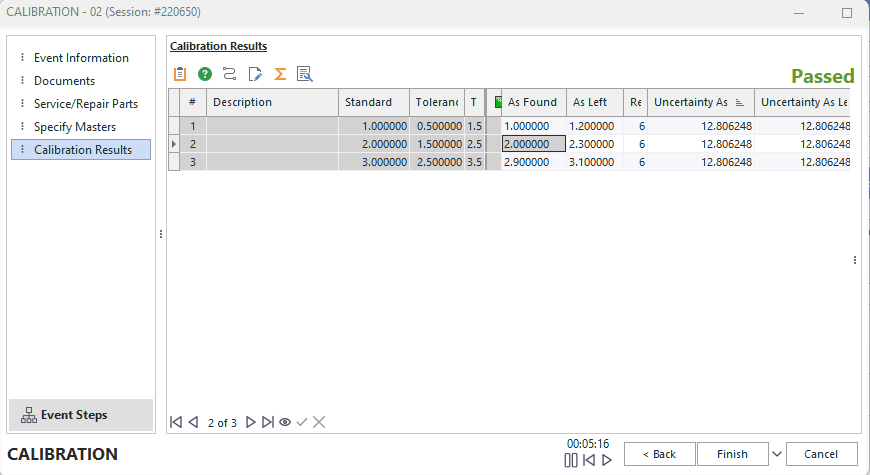

Die Berechnung der Unsicherheit mit dem IndySoft-Unsicherheitsmodul ist einfach – denn es sind keine zusätzlichen Schritte erforderlich. Geben Sie die Werte für „Anfangswert“ und „Endwert“ wie gewohnt ein und scrollen Sie vom Messpunkt weg. IndySoft prüft das Gerät auf zugehörige Budgets, sobald der Prüfpunkt gespeichert wird. Angenommen, für den aktuellen Testpunkt wird ein zugehöriges Budget gefunden. In diesem Fall werden die zu diesem Budget beitragenden Elemente gemäß der Korrelationsformel ausgewertet, und die daraus resultierende Unsicherheit wird an das Kalibrierungsereignis zurückgegeben und in die Spalte „Unsicherheit“ für den entsprechenden Testpunkt eingetragen. Außerdem gilt: Wenn das Unsicherheitsbudget eine „Karteneinheit/Auflösung“ enthält, Wenn das Feld „To“ im Unsicherheitsmodul ausgewählt ist, werden die „Maßeinheit“ und die „Auflösung“ des Budgets in das entsprechende Feld übernommen. (Beachten Sie, dass die Spaltenbezeichnungen der Testpunktfelder auf der Registerkarte „Test Points“ in IndySoft geändert werden können, indem Sie den Mauszeiger auf das Feld bewegen, mit der rechten Maustaste auf die Feldüberschrift klicken und die Option „Grid Options...Modify Current Column Caption“ auswählen.)

Wenn Sie das Dialogfeld „Uncertainty Masters Mapping“ erneut aufrufen möchten, klicken Sie mit der rechten Maustaste in das Raster „Kalibrierungsergebnisse“ der Testpunkte, um die entsprechende Option zu finden, wie unten dargestellt:

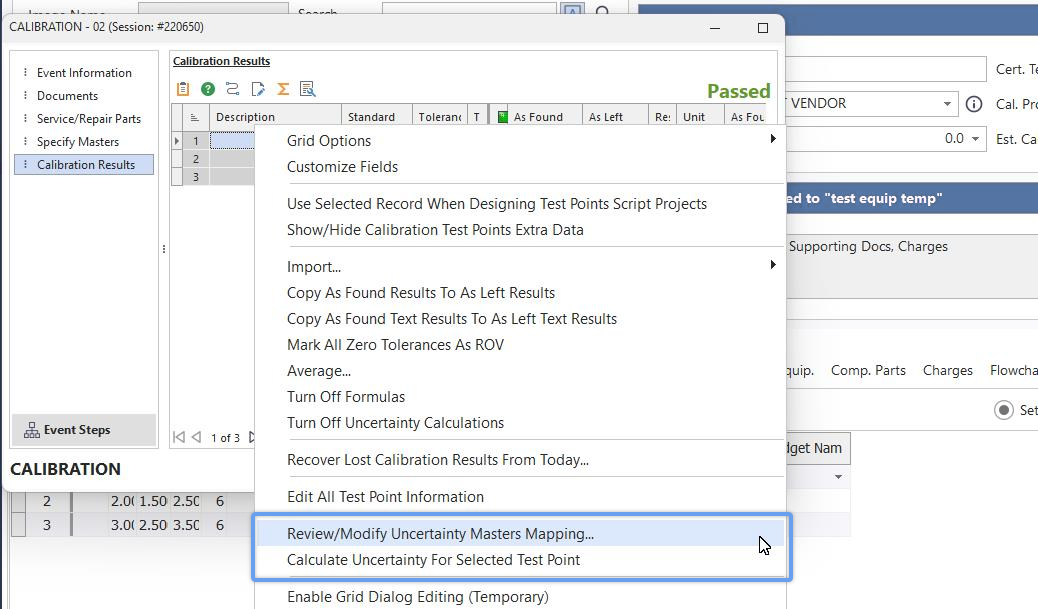

Optionen bei Rechtsklick im Raster der Kalibrierungsergebnisse

Außerdem werden Sie feststellen, dass es eine Option für den Rechtsklick gibt, mit der Sie die Unsicherheit für den ausgewählten Testpunkt explizit berechnen können (die Unsicherheit wird in die Tabelle eingetragen). Auf diese Weise können Sie die Unsicherheit berechnen, ohne den Datensatz des Messpunkts zu verlassen. |
