Master auswählen/überprüfen

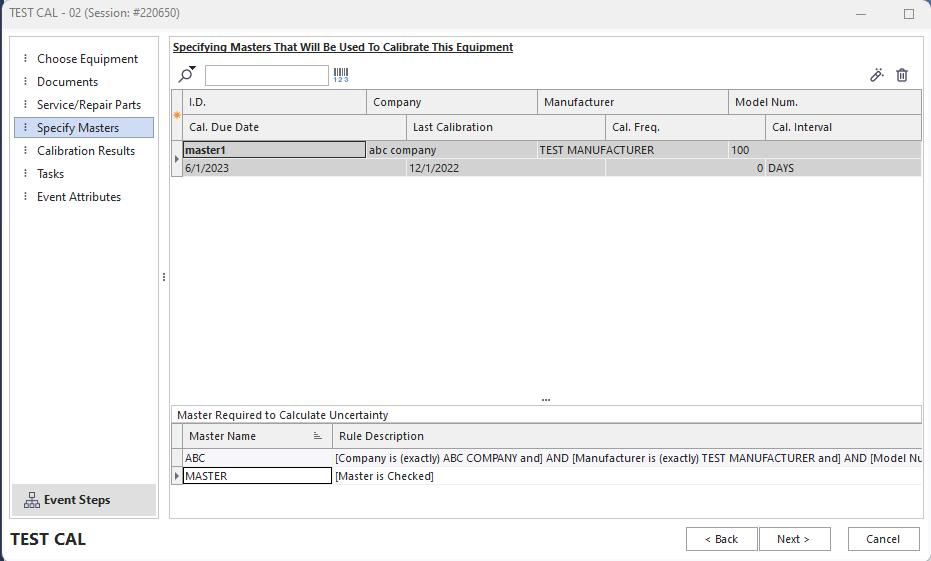

Bei einer Kalibrierungsmaßnahme (oder jeder anderen Maßnahme, bei der Prüfpunkte verwendet werden und die Unsicherheit berechnet wird) müssen die Referenzmaterialien oder Normale ausgewählt werden, die für die Berechnung der Unsicherheit erforderlich sind. Diese Master wurden im zugehörigen Unsicherheitsbudget über die Registerkarte Master-Regeln eingerichtet. Bei der Durchführung einer Kalibrierung können über die zur Berechnung der Unsicherheit erforderlichen Referenznormale hinaus weitere Referenznormale erforderlich sein. Aus diesem Grund wird auf der Registerkarte „Master für die Kalibrierung dieses Geräts angeben“ am unteren Rand der Seite eine Liste der für die Unsicherheitsberechnungen erforderlichen Master angezeigt. In dieser Tabelle sind alle Master-Regeln und Regelbeschreibungen für jedes Unsicherheitsbudget aufgeführt, das mit den ausgewählten Geräten und Messpunkten verbunden ist. Dieses Feld bleibt leer, wenn Sie noch keine Ausrüstung für die Veranstaltung ausgewählt haben. Diese Tabelle „Für die Berechnung der Unsicherheit erforderliche Master“ dient als visuelle Orientierungshilfe bei der Auswahl der Master, um sicherzustellen, dass alle erforderlichen Master ausgewählt werden. Es empfiehlt sich, bei der Berechnung der Unsicherheit die Registerkarte „Master angeben...“ vor der Registerkarte „Messpunkte“ anzuzeigen, da bei der Berechnung der Unsicherheit anhand der Registerkarte „Messpunkte“ auf die genauen Attribute der Master Bezug genommen werden könnte.
Master-Dateien für Kalibrierungsunsicherheiten erforderlich
Wenn Sie in dem Vorgang die Registerkarte „Kalibrierungsergebnisse“ aufrufen, werden die Stammregeln für alle für diesen Kalibrierungsvorgang relevanten Prüfpunktbudgets mit den ausgewählten Stämmen abgeglichen. IndySoft versucht, die allgemeinen Filterbox-Regeln im Unsicherheitsmodul den ausgewählten Master-Regeln zuzuordnen und zu ermitteln, welche Master-Regeln für jede Master-Regel bei jedem Unsicherheitsbudget gelten. Wird eine Master-Regel verletzt (Master nicht ausgewählt), wird der Benutzer durch ein Dialogfeld ähnlich dem unten gezeigten darauf hingewiesen:
Referenzmessgerät für Unsicherheitsbudget nicht gefunden
Häufig trifft eine fehlgeschlagene Master-Regel auf mehrere Testpunkte zu. In diesem Fall erhalten Sie doppelte Fehlermeldungen, wie oben gezeigt. Wenn Sie feststellen, dass dies der Fall ist, können Sie das Kontrollkästchen „Diese Meldung bei anderen Prüfpunkten nicht mehr anzeigen“ aktivieren, um zukünftige Meldungen während dieser Hauptprüfung zu unterdrücken. (Durch erneutes Aufrufen der Registerkarte „Kalibrierungsergebnisse“ wird eine neue Reihe von Prüfungen anhand der Masterregeln gestartet.) Da mehr als ein Master-Messmittel mehr als eine Master-Regel erfüllen kann, muss der Benutzer diese Annahmen bestätigen, bevor die Unsicherheit berechnet wird. Zu diesem Zweck wird ein Bestätigungsdialogfeld mit dem Titel „Uncertainty Masters Mapping“ angezeigt:

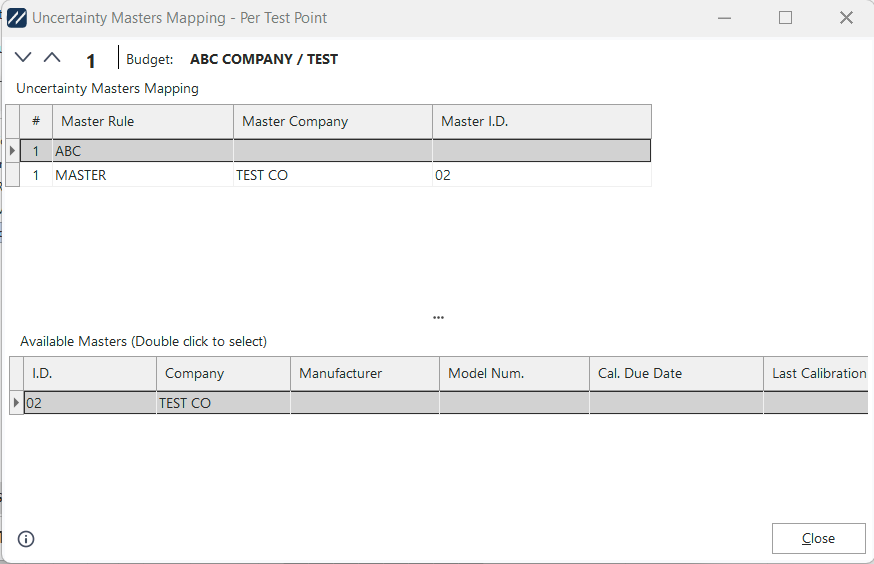

„Uncertainty Masters Mapping“
Das obige Beispiel zeigt, dass die „ABC“-Grundregel für den aktuell ausgewählten Testpunkt nicht zutrifft. Um die Unsicherheit korrekt zu berechnen, muss der Benutzer die entsprechende „Stammgesellschaft“ und „Stamm-ID“ auswählen, indem er aus den im unteren Raster verfügbaren Einträgen auswählt (in diesem Beispiel wurde im aktuellen Vorgang bisher nur eine ausgewählt – daher ist im unteren Raster nur eine verfügbar). Wenn die Master bereits korrekt ausgewählt wurden, dient dieses Dialogfeld lediglich als kurze visuelle Bestätigung; klicken Sie dann einfach auf „OK“. Wenn Sie in der Veranstaltung durch die Tabelle mit den Testpunkten scrollen, wird dieser Bildschirm mit den für den aktuellen Testpunkt geltenden Hauptregeln aktualisiert. Alternativ können Sie durch die Testpunkte blättern, indem Sie die Auf-/Ab-Tasten oben im Dialogfeld drücken. Doppelklicken Sie auf eine Vorlage im unteren Raster, um sie automatisch für die Verwendung in der darüber liegenden Vorlagenregel auszuwählen.

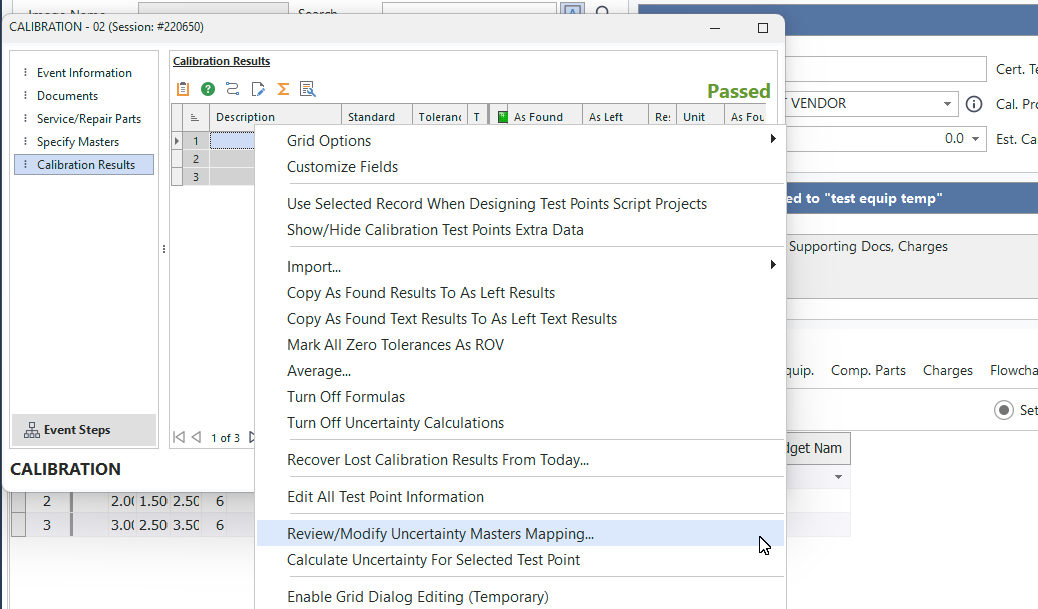

Wenn Sie das Dialogfeld „Zuordnung der Unsicherheitsvorlagen“ erneut aufrufen möchten, klicken Sie mit der rechten Maustaste in das Raster „Kalibrierungsergebnisse“ der Messpunkte, um die Option „Zuordnung der Unsicherheitsvorlagen anzeigen/ändern...“ zu finden.
|
