Selección/verificación de plantillas

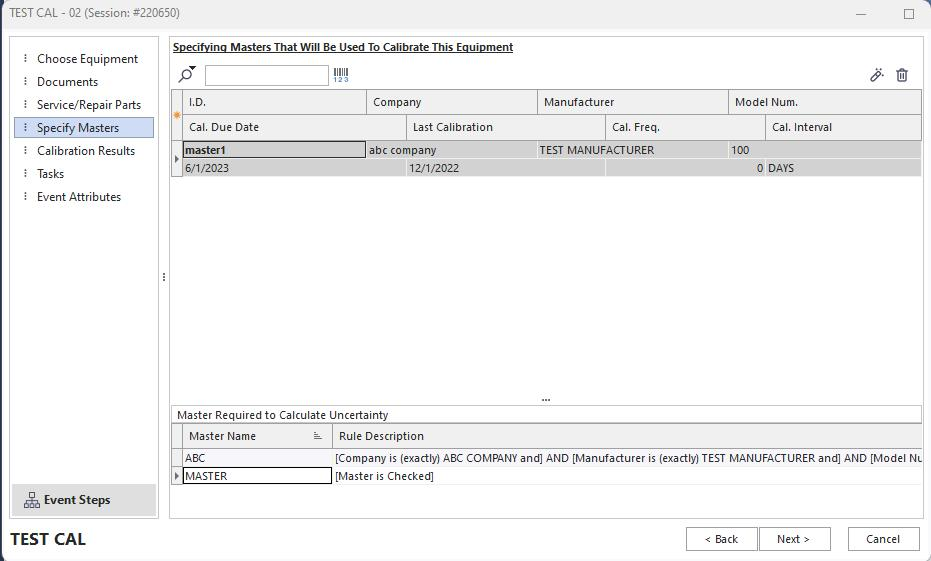

Durante una sesión de calibración (o cualquier tipo de sesión que utilice puntos de prueba y calcule la incertidumbre), es necesario seleccionar los patrones de referencia necesarios para calcular la incertidumbre. Estos registros maestros se han configurado en el «Presupuesto de incertidumbre» correspondiente a través de la pestaña Reglas maestras. Cuando se lleva a cabo una calibración, es posible que se necesiten patrones de referencia adicionales, además de los necesarios para calcular la incertidumbre. Por este motivo, al abrir la pestaña «Especificar patrones que se utilizarán para calibrar este equipo», en la parte inferior de la página aparece una lista de los patrones necesarios para los cálculos de incertidumbre. En esta tabla se enumeran todas las reglas principales y las descripciones de las reglas para cada balance de incertidumbre asociado al equipo y a los puntos de ensayo seleccionados. Esta tabla aparecerá en blanco si aún no has seleccionado el equipamiento para el evento. Esta tabla titulada «Plantillas necesarias para calcular la incertidumbre» sirve como referencia visual a la hora de seleccionar las plantillas, con el fin de garantizar que se elijan todas las plantillas adecuadas. Es recomendable que la pestaña «Especificar patrones...» aparezca antes de la pestaña de puntos de ensayo al calcular la incertidumbre, ya que los atributos exactos de los patrones podrían utilizarse como referencia en un presupuesto de incertidumbre cuando esta se calcula a partir de la pestaña de puntos de ensayo.
Maestros necesarios para la incertidumbre de calibración
Al acceder a la pestaña «Resultados de la calibración» del evento, las reglas maestras de todos los presupuestos de puntos de prueba relevantes para este evento de calibración se comparan con las reglas maestras seleccionadas. IndySoft intenta hacer coincidir las reglas generales del cuadro de filtros del módulo de incertidumbre con las reglas maestras seleccionadas y deducir qué reglas maestras se aplican a cada regla maestra para cada presupuesto de incertidumbre. Si se incumple una regla principal (no se ha seleccionado ninguna regla principal), se muestra al usuario un cuadro de diálogo similar al siguiente:
No se ha encontrado el patrón de referencia para el cálculo de la incertidumbre

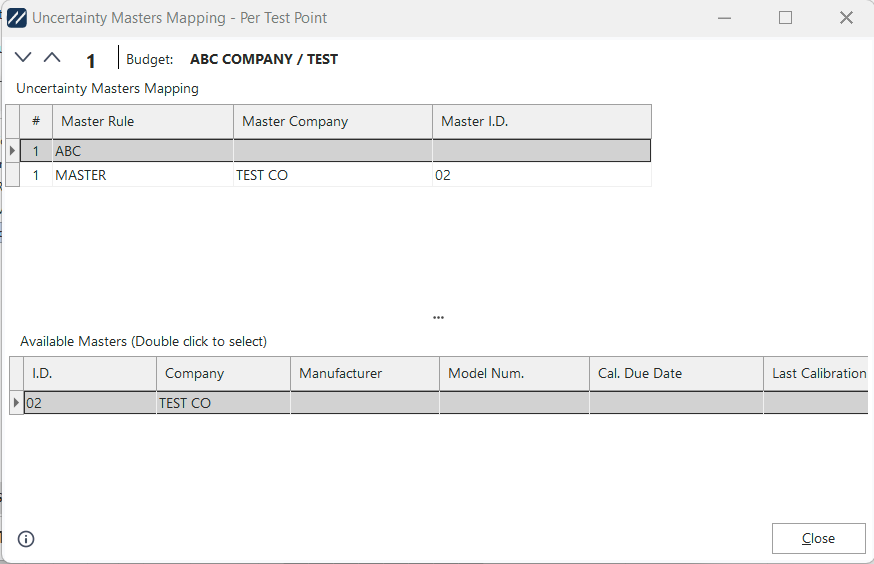

A menudo, una regla maestra que no se cumple se aplica a varios puntos de prueba. En este caso, recibirás mensajes de error duplicados, tal y como se muestra arriba. Cuando veas que este es el caso, puedes marcar la casilla «No mostrar este mensaje en otros puntos de prueba» para que no aparezcan mensajes similares en futuras comprobaciones principales. (Al volver a la pestaña «Resultados de la calibración» se iniciará una nueva serie de comprobaciones de reglas maestras). Dado que más de un patrón de referencia puede cumplir más de una regla maestra, el usuario debe confirmar estas suposiciones antes de que se calcule la incertidumbre. Para ello, aparece un cuadro de diálogo de confirmación denominado «Asignación de maestros de incertidumbre»:
Cartografía de la incertidumbre
El ejemplo anterior muestra que la regla maestra «ABC» ha fallado en el punto de prueba seleccionado actualmente. Para calcular correctamente la incertidumbre, el usuario debe seleccionar la «Empresa principal» y el «ID principal» adecuados eligiéndolos de entre los registros maestros disponibles en la tabla inferior (en este ejemplo, hasta ahora solo se ha seleccionado uno en el evento, por lo que solo hay uno disponible en la tabla inferior). Si ya se han seleccionado correctamente las pistas maestras, este cuadro de diálogo debería servir como una rápida confirmación visual; a continuación, basta con pulsar «Aceptar». A medida que te desplaces por la cuadrícula de puntos de prueba del evento, esta pantalla se actualizará con las reglas principales correspondientes al punto de prueba actual. También puedes desplazarte por los puntos de prueba pulsando los botones de arriba y abajo situados en la parte superior del cuadro de diálogo. Haz doble clic en una plantilla de la cuadrícula inferior para seleccionarla automáticamente y utilizarla en la regla maestra situada encima.

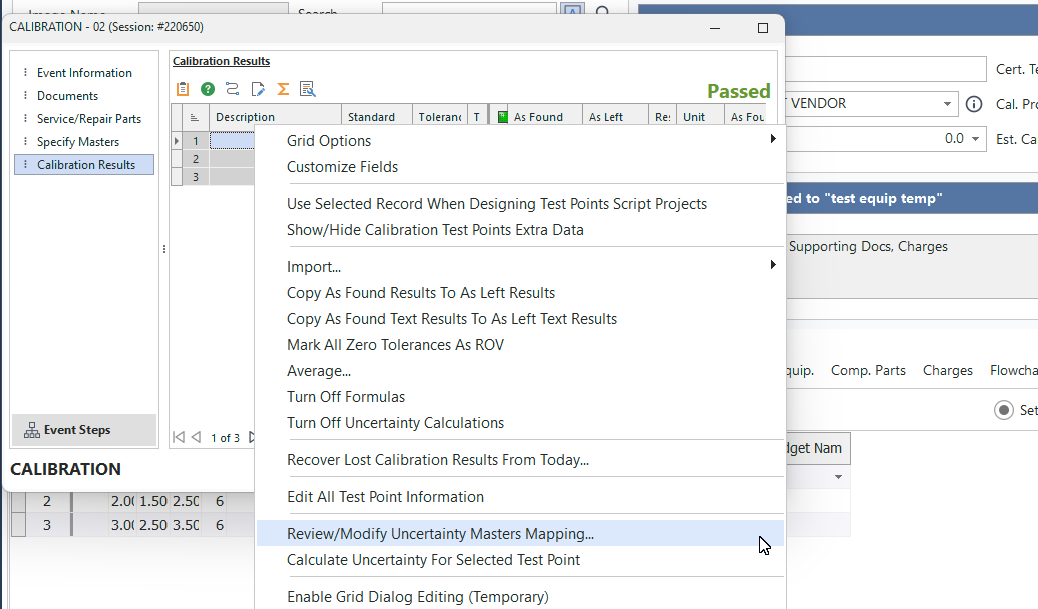

Si desea volver a abrir el cuadro de diálogo «Asignación de valores maestros de incertidumbre», haga clic con el botón derecho del ratón dentro de la tabla «Resultados de la calibración» de los puntos de prueba; allí encontrará la opción «Revisar/modificar la asignación de valores maestros de incertidumbre...».
|
