Anwendungsbereich des Extech SD700 (Temperatur/Luftfeuchtigkeit/Druck)

Das Extech SD700 Temperatur-/Luftfeuchtigkeits-/Druckmodul kann das Extech SD700-Gerät kontinuierlich überwachen und die Daten an den IndySoft-Client übertragen.

Bevor Sie das SD700 Logging Utility ausführen, vergewissern Sie sich, dass Sie über ein RS-232-Kabel von Extech verfügen. Dieses Spezialkabel ist für die Verwendung mit dem SD700 vorgesehen und sollte an der Basis des USB-Kabels auf die Position „2“ gesteckt werden.

Sobald die Verbindung hergestellt ist, ermitteln Sie die Nummer des COM-Anschlusses, der für das Gerät verwendet wird. Starten Sie anschließend die Anwendung mit dem Namen:

Extech SD700 Protokollierungsdienstprogramm

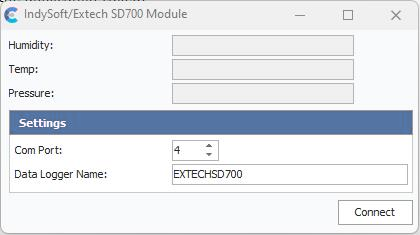

Extech SD700 Logger – Aktuelle Messwerte

Geben Sie den COM-Anschluss an und vergeben Sie einen Namen mit maximal 16 Zeichen für den Logger. Dieser Name wird beim Ausfüllen der Felder „Luftfeuchtigkeit“ und „Temperatur“ in der IndySoft-Client-Anwendung verwendet.

Wenn Sie bereit sind, die Verbindung herzustellen, drücken Sie die Schaltfläche „Verbinden“. Die Werte für Luftfeuchtigkeit, Temperatur und Luftdruck sollten sofort angezeigt werden. Luftfeuchtigkeit und Temperatur werden automatisch in jedes neue Ereignis eingefügt, das in IndySoft gestartet wird und eine Temperatur- oder Luftfeuchtigkeitsangabe erfordert. Der Druckwert muss jedoch über ein benutzerdefiniertes Skript ausgelesen werden, um abgerufen zu werden. Um diese Daten abzurufen, müssten Sie folgende SQL-Anweisung ausführen:

SELECT * FROM EXTERNAL_DATA WHERE DATA_LABEL = 'PRESSURE' AND LOGGER_NAME = 'THE LOGGER NAME'

Das Feld mit dem Namen TEXT_ATTRIBUTE enthält die Maßeinheit für den Druckwert.

Das Feld mit dem Namen NUMERIC_ATTRIBUTE enthält den Druckwert. |
