Application de l'Extech SD700 (température, humidité relative et pression)

Le module de mesure de température, d'humidité relative et de pression Extech SD700 permet de surveiller en permanence l'appareil Extech SD700 et de transmettre les données au client IndySoft.

Avant de lancer l'utilitaire d'enregistrement SD700, assurez-vous de disposer d'un câble RS-232 de la marque Extech. Ce câble spécial est conçu pour fonctionner avec le SD700 et doit être placé en position « 2 » à la base du câble USB.

Une fois connecté, identifiez le numéro du port COM utilisé pour l'appareil. Ensuite, lancez l'application intitulée :

Utilitaire d'enregistrement Extech SD700

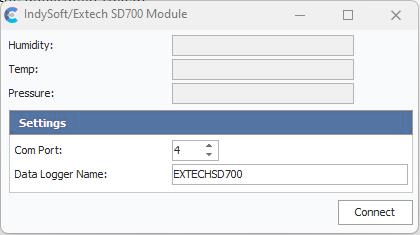

Enregistreur Extech SD700 - Dernières mesures

Indiquez le port COM et attribuez à l'enregistreur un nom ne dépassant pas 16 caractères. Ce nom sera utilisé pour remplir les champs « Humidité » et « Température » dans l'application client IndySoft.

Lorsque vous êtes prêt à vous connecter, appuyez sur le bouton « Connecter ». L'humidité, la température et la pression devraient s'afficher immédiatement. Les paramètres d'humidité et de température seront automatiquement renseignés dans tout nouvel événement créé dans IndySoft qui nécessite une valeur de température ou d'humidité. Toutefois, la valeur de pression devra être lue par un script personnalisé pour pouvoir être récupérée. Pour extraire ces données, vous devrez rédiger une requête SQL comme suit :

SELECT * FROM EXTERNAL_DATA WHERE DATA_LABEL = 'PRESSURE' AND LOGGER_NAME = 'THE LOGGER NAME'

Le champ intitulé TEXT_ATTRIBUTE contiendra l'unité de mesure de la valeur de pression.

Le champ intitulé NUMERIC_ATTRIBUTE contiendra la valeur de pression. |
