Kartierung

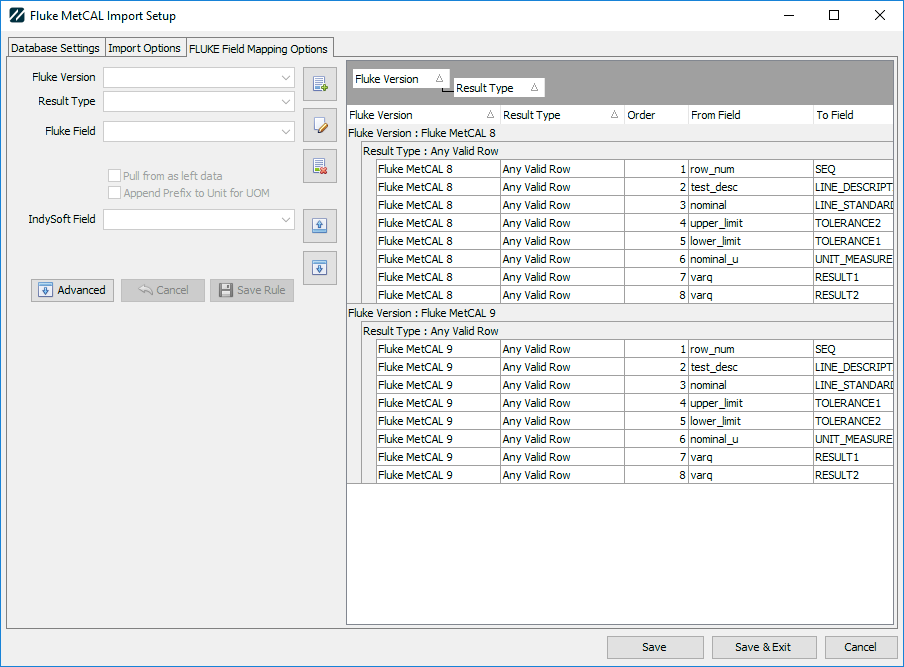

Über die Registerkarte „Zuordnung“ lassen sich die aus der Fluke MetCAL-Datenquelle abgerufenen Daten und die zugehörigen Zielspalten in IndySoft detailliert steuern.
Die Editor-Oberfläche – Die Symbolleiste „
“
„
“ hinzufügen
Über die Schaltfläche „Hinzufügen“ können Sie eine neue Zuordnungsregel erstellen. Sobald Sie darauf klicken, wird der Editor auf der linken Seite aktiviert.
Bearbeiten
Nachdem Sie eine Zeile in der Mapping-Tabellenansicht ausgewählt haben, lädt die Schaltfläche „Bearbeiten“ diesen Datensatz in den Editor auf der linken Seite.
löschen
Nachdem eine Zeile in der Mapping-Tabellenansicht ausgewählt wurde, löscht die Schaltfläche „Löschen“ diese Zeile aus den Regeln.
Aufsteigend sortieren/Absteigend sortieren
Wenn eine Zeile ausgewählt wurde, kann die Ausführungsreihenfolge der Regeln geändert werden. In unserem Standard-Zuordnungsschema wird beispielsweise zunächst der Nominalbegriff extrahiert, wobei eine Auflösungsregel angewendet wird, um ihn aus „fixq“ zu entnehmen und in „NUM_RESOLUTION“ zu speichern. Anschließend werden Regeln für zusätzliche Datenpunkte (Toleranz, „wie gefunden“/„wie hinterlassen“) festgelegt, um das durch diese nominelle Regel erstellte „Feld zur Auflösung von Gleichständen“ zu verwenden. Die Regeln zur Auflösung werden im Folgenden erläutert.

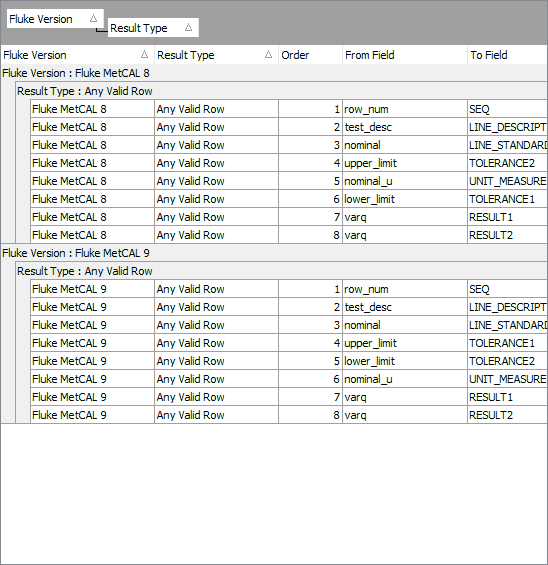

Kartierungsraster
.

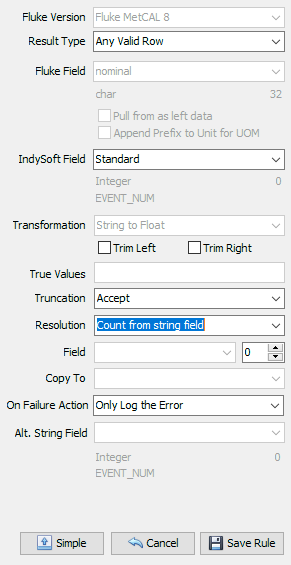

Feld-Editoren
Mit den Feld-Editoren lassen sich die Zuordnungsregeln bearbeiten.
Fluke-Version
Hier sollte die Version von Fluke angegeben werden, die Sie verwenden werden.
Ergebnistyp
In den meisten Anwendungsfällen stellt die Einstellung „Any Valid Row“ sicher, dass alle Zeilen verarbeitet werden, die numerische Ergebnisse oder Felder vom Typ „test_description“ enthalten. Weitere Einträge zu bestimmten Ergebnistypen von Fluke. Die Liste der derzeit unterstützten Funktionen lautet wie folgt:
·Brace
·Eval
·Numeric
·FixedRes
·Go-NoGo
·Slew
·SKEW
Fluke-Feld
: Hier sollte der Name des Feldes eingegeben werden, das Sie importieren möchten.
Aus dem Daten
„As-Left“ übernehmen: Wenn diese Option ausgewählt ist, wird das oben angegebene Feld verwendet – jedoch nur, wenn im Importer im Dropdown-Menü „As-Left“ ein sekundäres Kalibrierungsereignis ausgewählt wurde.
Präfix an Maßeinheit für UOM-
anhängen Wenn diese Option ausgewählt ist und es sich bei dem Feld um eine Maßeinheit handelt (Suffix ist _u), sucht das System das passende _p-Feld (Präfix) und fügt beide Felder zusammen.
IndySoft-Feld „
“ Dieses Feld sollte auf das Zielfeld in der IndySoft-Datenbank gesetzt werden.
Umwandlungs
Dieses schreibgeschützte Feld zeigt die Art der Umwandlung an, die durchgeführt wird. Beispiele hierfür sind:
·Zeichenkette zu Zeichenkette
·Zeichenkette zu Gleitkommazahl
·Zeichenkette zu Ganzzahl
usw.
Links abschneiden/Rechts abschneiden
Wenn das Fluke-Quellfeld eine Zeichenkette ist, werden alle führenden und nachfolgenden Leerzeichen entfernt, sofern diese Optionen aktiviert sind.
„True“-Werte
: Wenn Sie ein Feld von einer Zeichenfolge in einen 1/0-Wert (wahr/falsch) umwandeln, wird der Feldwert auf 1 gesetzt, wenn Sie eine durch Kommas getrennte Liste von „True“-Werten eingeben; andernfalls wird er auf 0 gesetzt.
Beispiel: T,True,Ja,1 ... Jeder dieser erfassten Werte führt zu einem Wert von 1
bei Zeichenverkürzung: Wenn eine Zeichenverkürzung auftritt, akzeptiert diese Option entweder die Verkürzung oder überspringt den Import des Feldes.
Auflösung (verwendet die unten aufgeführten Optionen „Auflösung“, „Feld“, „Modifikator“ und „Kopieren nach“)
Es gibt mehrere Möglichkeiten, die zu verwendende Auflösung festzulegen. Wenn kein eindeutiges ganzzahliges Feld zur Bestimmung der Auflösung vorhanden ist, empfiehlt es sich im Allgemeinen, diese Funktion mit einem der Gleitkommawerte aus der Ergebnistabelle zu verwenden. Im Folgenden werden die verfügbaren Lösungsmöglichkeiten beschrieben:
Feld mit festgelegter Auflösung – Diese Option sollte für jeden Gleitkommawert ausgewählt werden, dessen Auflösung sich aus einem bestimmten Feld in IndySoft ableitet. Beispiel... „Tolerance+“, „Tolerance-“, „Result1“ (wie gefunden) und „Result2“ (wie hinterlassen) werden aus dem Feld NUM_RESOLUTION abgerufen. Wenn Sie diese Felder auf „Tied Resolution Field“ setzen, wird die Zuordnung automatisch vorgenommen.
Anzahl der Stellen – Diese Option zählt die Anzahl der Stellen hinter dem Komma im ausgewählten Fluke-Feld und verwendet diese als Auflösung.
Ganzzahl aus Feld – Diese Option aktiviert die Option „Feld“ (siehe unten), damit Sie ein Feld auswählen können, das Ihre auf Ganzzahlen basierende Auflösung enthält
Zählung aus Zeichenfolgenfeld – Diese Option entspricht der Option „Quellenzählung“. Über das Dropdown-Menü „Feld“ kann dann jedoch die Anzahl der Stellen aus einem anderen Fluke-Feld ausgelesen werden. In der Regel würde man wahrscheinlich das Feld „fixq“ oder „varq“ auslesen, um den Genauigkeitsgrad einer Gleitkommazahl zu ermitteln.
Fester Wert – Bei dieser Option wird die Auflösung aus dem Modifikator „Spinner“ neben der Option „Feld“ übernommen.
Standardwert aus den Optionen – Die letzte Option übernimmt den Standardwert, der im Einstellungsbildschirm für die jeweilige Fluke-Version festgelegt wurde.
Feld „
“ Bei der Anwendung der Auflösung ist dies das Fluke-Feld, aus dem die oben genannten Optionen ausgelesen werden.
Modifikator „
“ Wenn „Fixed Value“ ausgewählt ist, wird hier die Auflösung festgelegt. Ansonsten kann der Modifikator-Drehregler verwendet werden, um jede extrahierte Auflösung um den im Drehregler angezeigten Wert zu erhöhen oder zu verringern. Wenn beispielsweise bekannt ist, dass die Auflösung immer höher sein muss, wird durch die Einstellung „1“ die Auflösung um eine weitere Stelle erweitert. Negative Werte bewirken das Gegenteil.
Kopieren nach
Dies ist das letzte IndySoft-Feld, in dem das Ergebnis der Auflösung gespeichert wird.
Alternativ. String-Feld „
“ Dient dazu, eine Kopie des ursprünglichen Fluke-Feldwerts in einem anderen IndySoft-Feld zu speichern. |
