Módulo de piezas y operaciones: añadir/editar tipos de diseño

Los tipos de diseño determinan el número de campos visibles en el tipo de diseño de cada pieza u operación, es decir, en la mitad superior del cuadro de diálogo de la pieza u operación. Haz clic en «Añadir/Editar» en la barra superior para añadir un nuevo tipo de diseño. Consulte la captura de pantalla siguiente para obtener más información:

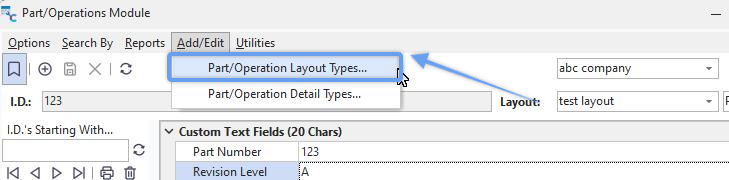

Piezas/Operaciones - Añadir/Editar tipos de disposición de piezas/operaciones

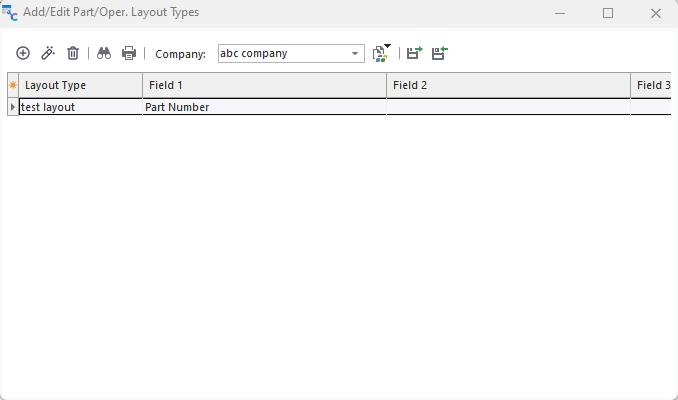

Cuadro de diálogo «Tipos de disposición de piezas/operaciones»

En este cuadro de diálogo puede añadir, editar o eliminar tipos de disposición de piezas/operaciones. Haz clic en el icono para añadir un nuevo tipo de diseño de pieza u operación. Aparecerá el siguiente cuadro de diálogo:

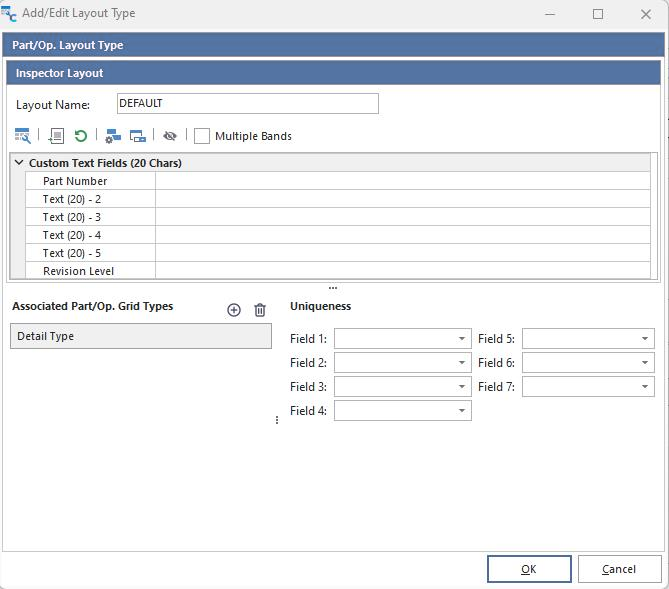

Part/Ops - Cuadro de diálogo «Añadir/Editar tipo de diseño»

Los campos del tipo de diseño se pueden modificar en la parte superior del cuadro de diálogo, y también se puede modificar la seguridad de los campos. En la parte inferior izquierda del cuadro de diálogo, puede asociar el tipo de disposición a uno o varios tipos de cuadrícula de detalle, tal y como se define en Módulo de piezas y operaciones: añadir/editar tipos de detalle. Por lo tanto, cuando se utilice este tipo de diseño para una pieza u operación, estos tipos de detalles aparecerán en la parte inferior de la pantalla, cada uno con su propia subpestaña. Por último, designe hasta 7 campos de estructura que puedan combinarse para formar una restricción de unicidad para todos los registros de estructura.

Personalizar campos

Esta opción mostrará un pequeño cuadro de diálogo flotante en el que se pueden arrastrar campos dentro y fuera del diseño actual. Verás que se admiten decenas de campos de distintos tipos. Los títulos de los campos se pueden modificar mediante la opción «Personalizar título del campo seleccionado»; por lo tanto, utiliza «Personalizar campos» para añadir o editar el número y el tipo de campos adecuados. Cuando este cuadro de diálogo está visible, también es posible arrastrar y soltar los campos de diseño en distintas posiciones.

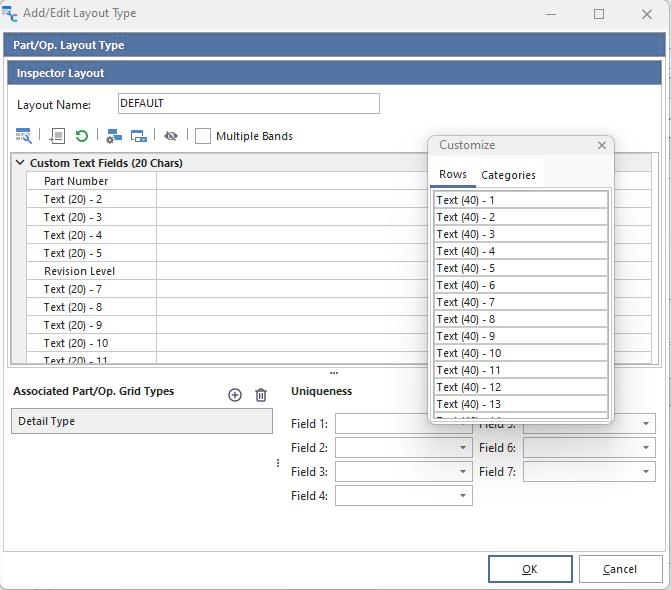

Part/Ops - Añadir/Editar tipos de diseño...Personalizar campos

Ten en cuenta que los campos se pueden organizar en una estructura jerárquica, de modo que unos campos se aniden bajo otros campos o categorías. Para crear una nueva categoría, ve a la pestaña «Categorías» y pulsa el botón «Nuevo». Las categorías o filas (campos) se pueden arrastrar y soltar dentro o fuera del diseño. Sugerencia: Para añadir una nueva fila al final de un grupo principal, arrastra el campo sobre el nombre de la categoría. Cierra el cuadro de diálogo «Personalizar» una vez que hayas terminado de editar la fila o el campo.

Personalizar el título del campo seleccionado

Esta opción abre un pequeño cuadro de diálogo para introducir un título personalizado para el campo actual. Si no se indica ningún título, se utilizará el nombre predeterminado (que suele corresponder al tipo y tamaño del campo).

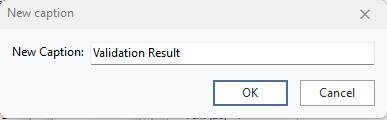

Part/Ops - Tipos de diseño - Nuevo pie de foto

Restablecer el título del campo seleccionado

Esta opción restablecerá el título del campo actual a su nombre original, que suele corresponder al tipo y tamaño del campo.

Seguridad del campo

Esta opción mostrará un cuadro de diálogo para editar diversas opciones de seguridad de este campo. Los valores de seguridad se pueden configurar en todos los perfiles, tal y como se define en el Administrador de perfiles. Consulte la descripción de cada elemento de seguridad para obtener más detalles. La configuración de seguridad se carga cada vez que se inicia el módulo de piezas/operaciones.

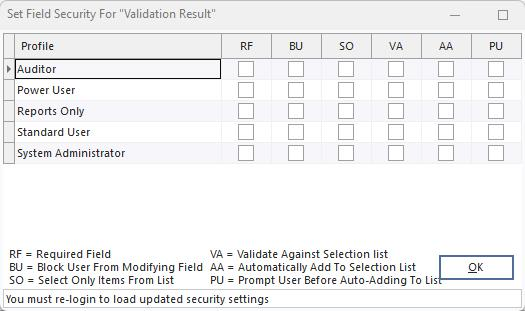

Part/Ops - Tipos de diseño - Configurar la seguridad de los campos

Ten en cuenta que todos los perfiles se muestran en la cuadrícula, cada uno en una fila. Se pueden configurar los seis ajustes de seguridad para cada perfil; dado que los títulos son largos, se han abreviado a dos caracteres cada uno; debajo de la tabla se muestra una leyenda. Los campos pueden ser obligatorios o estar bloqueados, y las listas desplegables (si las hay) pueden configurarse para que solo permitan seleccionar elementos de la lista, validen los nuevos elementos, etc. Pulsa «Aceptar» cuando hayas terminado de realizar todos los cambios.

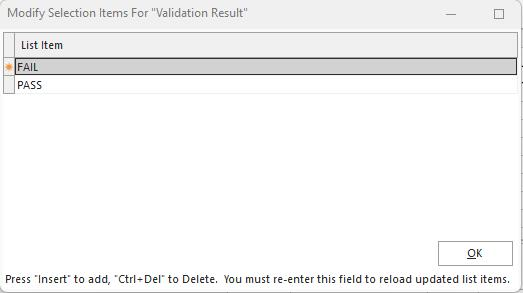

Modificar elementos de la lista de selección

Si el campo actual es de texto e incluye una lista desplegable, utiliza esta opción para modificar los elementos de la lista de selección disponibles para el usuario al editar el campo desde la pantalla principal de piezas/operaciones.

Ocultar todos los campos

Utiliza esta opción para ocultar rápidamente todos los campos del diseño actual. Esto resulta útil si solo quieres mostrar unos pocos campos: es más rápido ocultarlos todos y luego utilizar la opción «Personalizar campos» para mostrar rápidamente solo los campos que desees.

Varias bandas

Utiliza esta opción si deseas que se dibujen varias columnas de bandas cuando haya más filas de diseño de las que caben en el espacio vertical disponible para el diseño. En este caso, se creará una segunda columna (o más). El ejemplo siguiente muestra automáticamente los campos «Text(20) -8» y «Text(20) - 15» en una segunda columna.

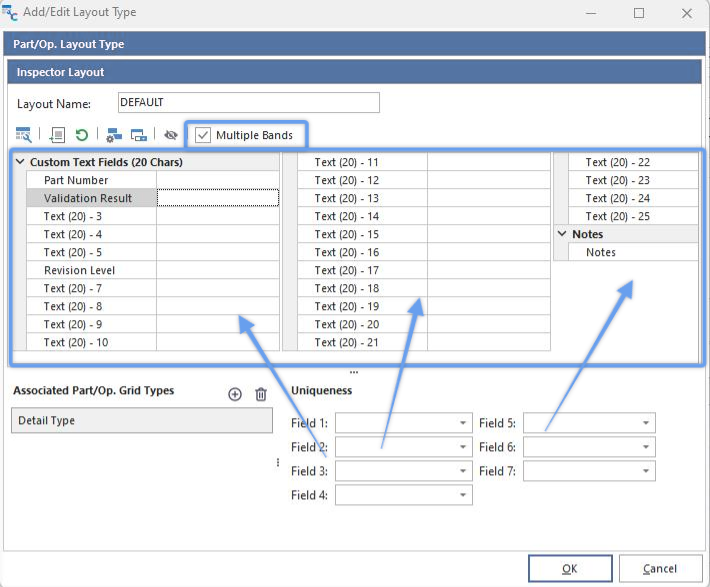

Part/Ops - Tipos de disposición - Bandas múltiples |
